Как выбрать идеальный микроскоп для пайки

ровой (HDMI / USB) или стереоскопический бинокулярный?

Разберём все ключевые нюансы, чтобы ваша следующая покупка принесла реальный прирост скорости, качества и удобства работы.

Стереоскопический (бинокулярный) микроскоп

Классическая оптика, проверенная десятилетиями инженеров-ремонтников и ювелиров, остаётся золотым стандартом для прецизионной пайки.

Почему ему доверяют профессионалы

1. Полноценное «живое» 3D-изображение.
   При работе под бинокуляром вы видите плату так, будто она у вас в руках, только крупнее. Рельеф дорожек и корпусов микросхем, высоту шариков BGA, глубину пропила — всё ощущается глазом мгновенно, без задержек мозга на обработку плоской картинки.
2. Абсолютная синхронизация рук и зрения.
   Оптический путь не содержит электроники, поэтому задержка равна нулю. Там, где паяльное жало уже коснулось вывода, там же вы его и видите — никаких «мыльных» кадров и «подвисаний».
3. Честная цветопередача и контраст.
   Вы работаете с реальным отражённым светом. Никакие алгоритмы шумоподавления, баланс белого «на глазок» или компрессия видеопотока не вмешиваются в картинку. Это особенно важно при отличии свежего флюса от пригорелого или отслеживании цвета малинового защитного лака.
4. Большая глубина резкости.
   Диафрагма глаз динамически подстраивается, позволяя одновременно видеть и «верх» чипа, и «низ» монтажной площадки. На цифровой камере вы получили бы либо один, либо другой план в фокусе.
5. Полная автономность от электросети.
   Достаточно дневного света или светодиодного фонарика, чтобы продолжать работу при аварийном отключении электричества — полезно в полевых условиях и сервисах с нестабильным питанием.
6. Гибкость апгрейда.
   Практически любой современный стереомикроскоп оснащается тринокулярным портом. Добавляете камеру — и получаете цифровую трансляцию без отказа от окуляров: удобно и обучать стажёров, и делать фотоотчёты для заказчика.

Ограничения, о которых стоит помнить

• Цена начального входа выше, чем у простых «цифровиков». За надёжную механику, точную оптику и качественное стекло придётся заплатить.
• Рабочая посадка требует привычки. Окуляры расположены под углом 45 °, и если у вас нет вытяжки, пары флюса будут ближе к лицу. Многие решают вопрос мягким упором для лба и качественной вентиляцией.
• Настройка окуляров под себя займет 2–3 минуты: межзрачковое расстояние и диоптрии. Делаете один раз — и забываете, пока коллега не решит «покататься» на вашем месте.
• Габариты. Полноценный стереомикроскоп с большой штангой и тяжёлым штативом отнимает часть рабочего стола; зато к нему легко прикрутить подсветку, держатели, третью руку.

Цифровой микроскоп (HDMI / USB)

Электронно-оптический прибор, превращающий процесс пайки в квадратную «телепередачу» на вашем мониторе.

Сильные стороны цифровых технологий

1. Свободная эргономика.
   Вы смотрите на экран, а не в окуляры, поэтому можно сидеть прямо, наклоняться назад, разворачивать монитор под любым углом. Глаза дальше от платы — меньше риска вдохнуть шлейф дыма.
2. Программная магия.
   Современные 4K-камеры увеличивают резкость, поднимают контраст, убирают блики залуженной меди — всё в реальном времени. Некоторые модели позволяют накладывать масштабную сетку и измерять элементы прямо на экране.
3. Автофокус и запись видео.
   Делаете обучение, стримите ремонт клиенту, сохраняете «до/после» — бесценный контент для YouTube-канала или спора с QS-отделом.
4. Модульная ремонтопригодность.
   Не устраивает матрица — меняете камеру. Перегорел экран — ставите новый. Всё стыкуется стандартными резьбами и разъёмами.
5. Доступность по бюджету.
   В базовой конфигурации (камера + маленький штатив + USB) цифровик обойдётся дешевле бинокуляра — отличный «входной билет» для домашней мастерской.

Подводные камни, которые губят впечатление

• Плоское изображение. Глубину приходится «договаривать» руками: поднимать и опускать паяльник, пока жало не поймает точку фокуса.
• Задержка и низкий FPS на бюджетных моделях. Даже 100 мс лага достаточно, чтобы пропустить момент, когда припой «потёк» слишком далеко.
• Искажённые цвета и мигающий экран. Дешёвые панели экономят на подсветке, глаза начинают уставать через пару часов.
• Малое рабочее расстояние. У некоторых USB-микроскопов это 2–4 см — паяльник едва влезает; приходится выкручивать руку под неестественным углом.
• Полная зависимость от розетки. Отключили свет — работа встала. Даже резервный аккумулятор спасает ненадолго, потому что подсветка и камера прожорливы.

Как понять, что «тот самый» микроскоп перед вами

1. Проверьте рабочее расстояние. Для пайки SMD-компонентов оптимум — 8–15 см. Так жало паяльника свободно маневрирует, а высота увеличения остаётся комфортной.
2. Убедитесь в стабильном увеличении 7–45×. Меньше — не рассмотрите мелкие шары BGA; больше — потеряете обзор и глубину фокуса.
3. Посмотрите на подсветку.
   • Стереомикроскопу потребуются кольцевой LED-осветитель 48–56 диодов и дополнительный боковой «гусь» для устранения бликов.
   • Цифровик выигрывает от большого кольца 7–12 см диаметром и мощности от 5 Вт. Чем равномернее свет, тем меньше «мерцающих» зон на плате.
4. Оцените физическую стойку.
   • Штатив-шаттл, позволяющий выкатить голову микроскопа за край стола, освободит место под фен и подогреватель.
   • Для цифрового варианта ищите шарнир на корпусе камеры — наклон прибора быстро компенсирует отсутствие стереоэффекта.
5. Спросите о запасных частях. Меняются ли окуляры, объективы, кольца увеличения? Доступны ли платы управления камерой? Хороший продавец даст каталог деталей.

Практические сценарии выбора

• Мобильный сервис ноутбуков без гарантированной электросети.
  Берите бинокуляр с LED-кольцом, питание которого организуйте от пауэрбанка — и вы независимы от розеток.
• YouTube-канал «Ремонт на стриме».
  Необходима цифровая камера 4K с HDMI-выводом и быстрым автофокусом. Добавьте лёгкий штатив-«журавль», чтобы зрители видели крупный план без дрожи.
• Серия одинаковых монтажных операций на потоке.
  Стереомикроскоп + измерительная сетка в окуляре ускорят проверку геометрии, число брака резко упадёт.
• Редкая любительская пайка Arduino и «умного дома».
  USB-микроскоп без экрана закроет вопрос за минимальные деньги, если терпеть задержку в 300 мс и непривычную «плоскость» картинки.

Топ-варианты ARSTEK, проверенные в мастерских

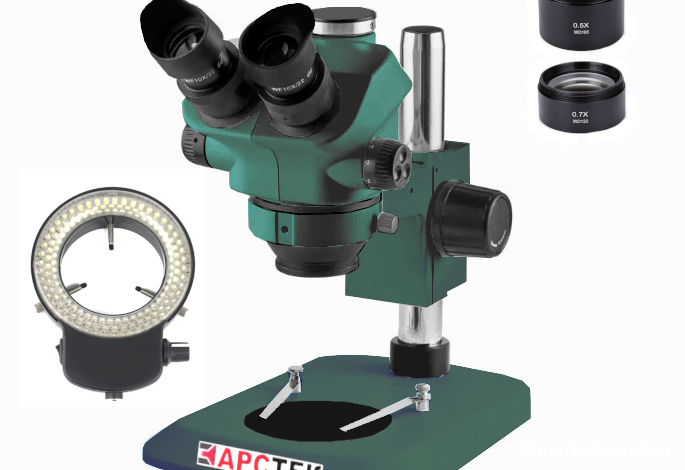

• ARSTEK SZ0750 — стереомикроскоп с тринокулярным портом. Широкое поле зрения, объектив 0.75–7.5×, рабочее расстояние до 20 см. Добавляете 4K-камеру — и получаете трансляцию без потери глубины.
• ARSTEK SZ0745 — тот же «скелет» без портов: выбор для тех, кто не планирует видео, зато хочет максимум оптики за минимум денег.

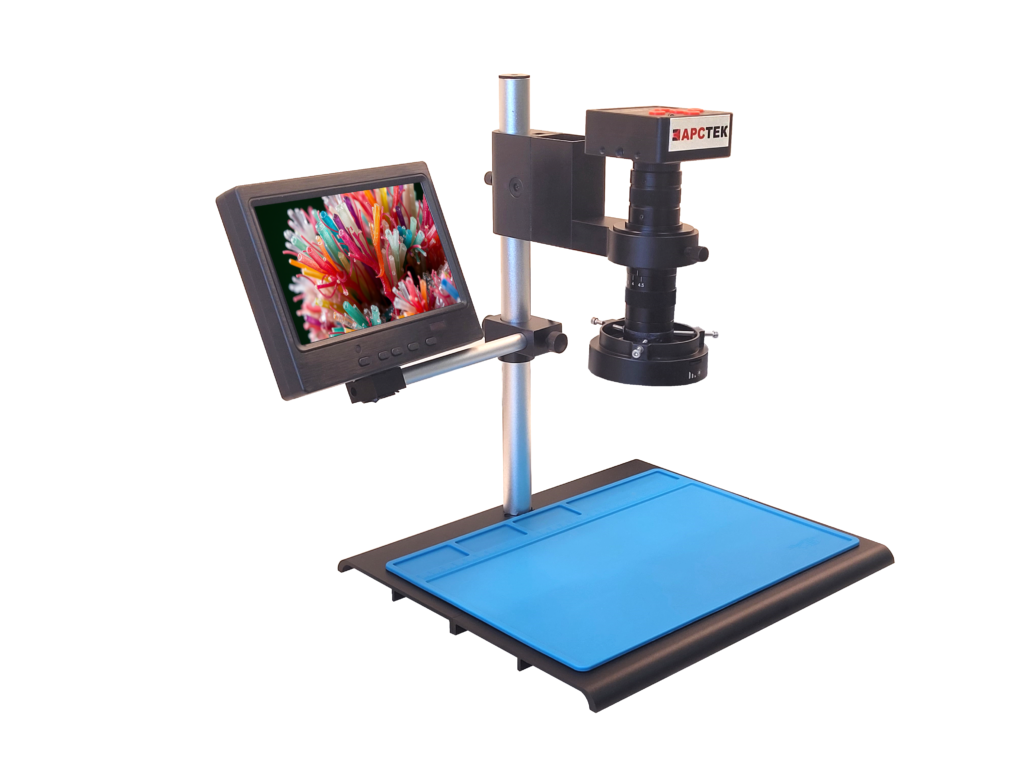

• ARSTEK MIMIC — цифровой моноблок «всё-в-одном»: 10,1″ экран Full HD, HDMI-вывод для внешнего монитора, кольцевой LED 8 Вт, автофокус 0.3 с.
• ARSTEK MIMIC BM — «голая» камера 4K без родного дисплея. Подключаете к любому монитору, экономя место и бюджет.

Перейти в каталог микроскопов для пайки.

Итоги и чёткая формула выбора

• Максимальная точность, естественное 3D и аварийная автономность — стереоскопический бинокуляр с камера-портом: ARSTEK SZ0750.
• Гибкая посадка, запись уроков, демонстрации клиентам — цифровой MIMIC или MIMIC BM с большим внешним монитором.
• Бюджетно, но иногда паяю микроконтроллеры — USB-цифровик, если готовы мириться с компромиссами.

Помните: микроскоп — это не просто увеличительное стекло на подставке. Это инструмент, который ускоряет ваш ремонт, снижает утомляемость глаз и ловит мелкие дефекты до того, как они станут возвратом от клиента. Выбирайте осознанно, тестируйте вживую при возможности, и уже завтра ваша пайка выйдет на новый уровень!
